  Текущая позиция — Серия дисковые затворов — Жалюзи
имя:

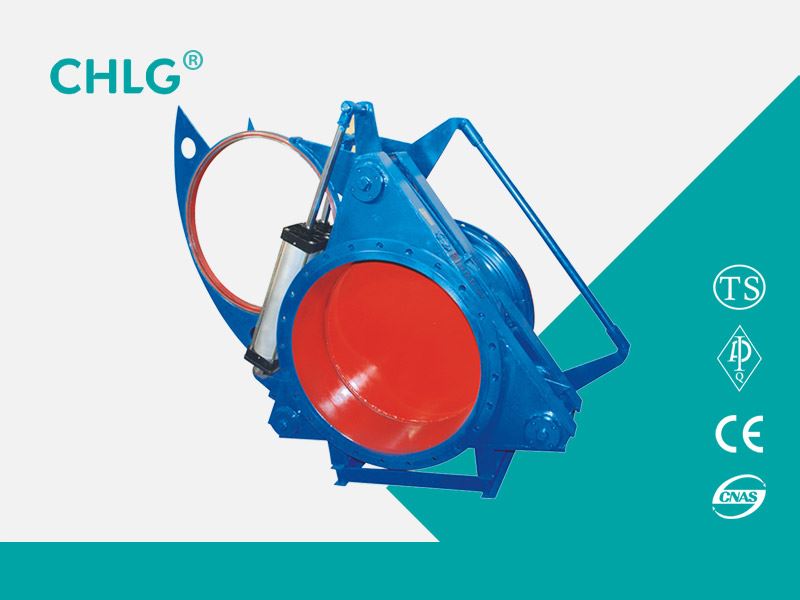

Жалюзи

классификация:

Серия дисковые затворов

Краткое введение:

?Клапан с закрывающей пластиной, также известный как оптический клапан, клапан заслонки, вентиляторный клапан, широко используемый в промышленных и горнодобывающих предприятиях, муниципальной, экологической и других отраслях промышленности, система управления газовыми средами, особенно для абсолютного отключения вредных, токсичных и легковоспламеняющихся газов. Также подходит для слепых концов трубопровода, чтобы сократить время обслуживания или облегчить подключение нового трубопровода.

Онлайн консультация Контакт с нами

Использование продукта

    Клапан с закрывающей пластиной, также известный как оптический клапан, клапан заслонки, вентиляторный клапан, широко используемый в промышленных и горнодобывающих предприятиях, муниципальной, экологической и других отраслях промышленности, система управления газовыми средами, особенно для абсолютного отключения вредных, токсичных и легковоспламеняющихся газов. Также подходит для слепых концов трубопровода, чтобы сократить время обслуживания или облегчить подключение нового трубопровода.



Структура и особенности продукта

    Гидравлический вентилятор закрывается главным образом левым корпусом клапана, правым корпусом клапана, винтовой парой, клапаном, уплотнениями, рычагами, гидравлическими цилиндрами и другими компонентами, а также базой опорная колонка для формирования жесткой конструкции. Клапан снабжен зажимным цилиндром и лопастным цилиндром. Зажимной цилиндр приводит в движение левое и правое клапанные тела, чтобы ослаблять и зажимать пару рычагов и винтовую винтовую пару, а лопастной цилиндр управляет лопастью для завершения переключения. Резиновое кольцо, встроенное в клапан, с высокой температурой, хорошей герметизацией, простой заменой, длительным сроком службы и т. Д.



Основные параметры продукта

Номинальное давление МПа 0,25 0,15 0,10 0,05
Испытательное давление уплотнения МПа 0,275 0,165 0,11 0,055
Испытательное давление прочности МПа 0,40 0,225 0,15 0,075
Применимая температура ℃ Нитриловая резина Силиконовая резина Витон <120 <250 <300

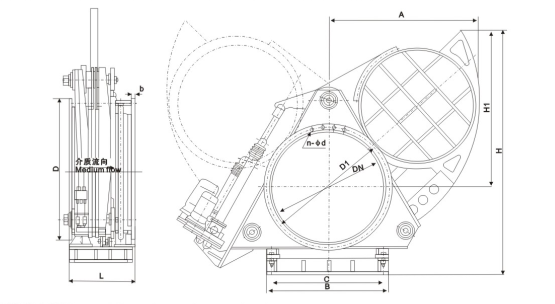

Основная форма и размер соединения

DN

D

D1

b

n-φd

L

300

440

395

18

12-φ22

500

350

490

445

18

12-φ22

600

400

540

495

24

16-φ22

600

450

595

550

24

16-φ22

600

500

645

600

26

20-φ22

600

600

755

705

26

20-φ26

600

700

860

810

26

24-φ26

600

800

975

920

35

24-φ30

800

900

1075

1020

35

24-φ30

800

1000

1175

1120

35

28-φ30

800

1100

1275

1220

35

36-φ30

800

1200

1375

1320

35

32-φ30

800

1300

1475

1420

35

36-φ30

800

1400

1575

1520

35

36-φ30

800

1500

1675

1620

35

36-φ30

850

1600

1790

1730

35

40-φ30

850

1800

1990

1930

35

44-φ30

1100


Структура продукта
