  Текущая позиция — Серия дисковые затворов — Дроссельная заслонка с мягким уплотнением
имя:

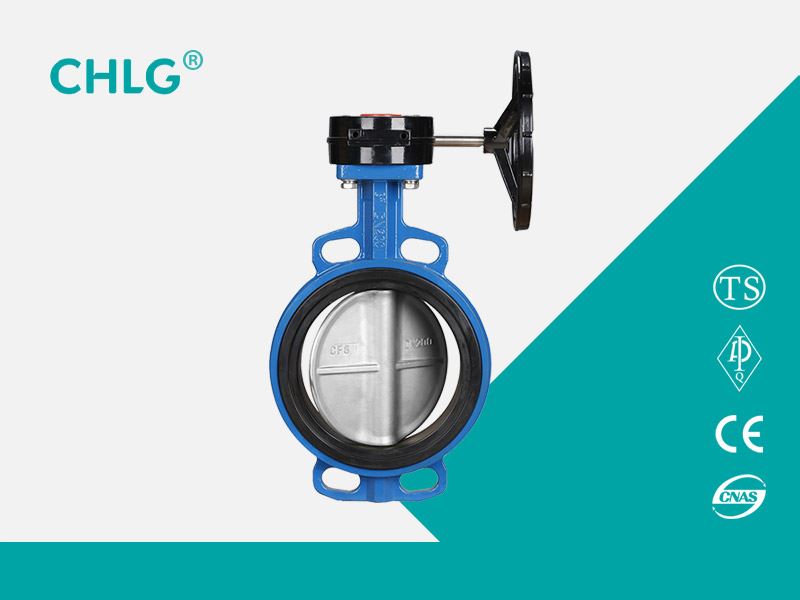

Дроссельная заслонка с мягким уплотнением

классификация:

Серия дисковые затворов

Краткое введение:

Дроссельная заслонка бабочки установлена в диаметре направления трубопровода. В цилиндрическом канале корпуса дроссельного затвора диск в форме диска вращается вокруг оси, угол поворота составляет от 0 ° до 90 °, при повороте до 90 ° клапан полностью открыт. Характеристики нового высокоэффективного дроссельного клапана из нержавеющей стали и заслонки в процессе возникновения проблем, этот тип клапана в трубопроводе должен быть в основном горизонтальной установкой. Мягкий запорный клапан-бабочка может быть разделен в зависимости от соединения может быть фланцевым мягким уплотнением дроссельной заслонки, мягким уплотнением дроссельной заслонки, сваркой мягким уплотнением дроссельной заслонки.

Онлайн консультация Контакт с нами

Использование продукта

     Дроссельная заслонка бабочки установлена в диаметре направления трубопровода. В цилиндрическом канале корпуса дроссельного затвора диск в форме диска вращается вокруг оси, угол поворота составляет от 0 ° до 90 °, при повороте до 90 ° клапан полностью открыт. Характеристики нового высокоэффективного дроссельного клапана из нержавеющей стали и заслонки в процессе возникновения проблем, этот тип клапана в трубопроводе должен быть в основном горизонтальной установкой. Мягкий запорный клапан-бабочка может быть разделен в зависимости от соединения может быть фланцевым мягким уплотнением дроссельной заслонки, мягким уплотнением дроссельной заслонки, сваркой мягким уплотнением дроссельной заслонки.



Особенности продукта

1, малая и легкая, легкая разборка и техническое обслуживание и может быть установлена в любом месте;

2, конструкция простая, компактная, поворот на 90 ° быстро открывается;

3, рабочий крутящий момент, легкий и экономичный;

4, характеристики потока, как правило, прямые, хорошие показатели регулирования;

5, количество испытаний открытия и закрытия до десятков тысяч раз, длительный срок службы;

6, уплотнения могут быть заменены, герметичны и надежны для достижения двухстороннего уплотнения, испытание на утечку газа равно нулю;

7, сопротивление старения уплотняющего материала, коррозионная стойкость, подходит для различных сред.



Технические характеристики

Номинальный диаметр
DN

50-1200

Номинальное давление
MPa

0.6

1

1.6

Номинальное давление
MPa

Испытание прочности

0.9

1.5

2.4

Испытание уплотнения

0.66

1.1

1.76

материал

Код материала

C

P

R

Основные части

тело

WCB

0Cr18Ni9

0Cr17Ni12Mo2

Баттерфляй

WCB

0Cr18Ni9

0Cr17Ni12Mo2

Шток клапана

2Cr13

0Cr18Ni9

0Cr17Ni12Mo2

Уплотнительное кольцо

Ding Qing B CD фторопласт

Гибкий графит

Ding Qing гибкий графит V-резиновая прокладка

Применимые условия

  Подходящие среды

Вода, пар, масло

Азотная кислота

  Уксусная кислота

Подходящая температура

-40℃~200℃

Привод

модель

Серия GT или AW

Давление воздуха

0.3-0.7MPa

Стандарты внедрения

  Проектирование и производство

  Длина структуры

  Размер фланца

Давление

  Испытание и испытание

GB/T12238

GB12221

GB9113

GB9131

GB13927





Основные размеры формы и соединения

PN

DN

L

D

D1

D2

Z-d

b

f

H

H0

1.0

50

108

165

125

99

4-18

20

2

170

130

1.0

65

112

185

145

118

4-18

20

2

170

145

1.0

80

114

200

160

132

8-18

20

2

230

152

1.0

100

127

220

180

156

8-18

22

2

320

192

1.0

125

140

250

210

184

8-18

22

2

345

200

1.0

150

140

285

240

211

8-22

24

2

385

230

1.0

200

152

340

295

266

8-22

24

2

471

297

1.0

250

165

405

355

319

12-22

26

2

533

327

1.0

300

178

445

400

370

12-22

26

2

606

364

1.0

350

190

505

460

429

16-22

26

2

694

404

1.0

400

216

565

515

480

16-26

26

2

757

444

1.0

450

222

615

565

530

20-26

28

2

814

472

1.0

500

229

670

620

582

20-26

28

2

902

522

1.0

600

267

780

725

682

20-30

34

2

1048

590

1.0

700

292

895

840

794

24-30

34

5

1277

810

1.0

800

318

1015

950

901

24-33

36

5

1385

844

1.0

900

330

1115

1050

1001

28-33

38

5

1490

890

1.0

1000

410

1230

1160

1112

28-36

38

5

1620

950

1.6

50

108

165

125

99

4-18

20

2

170

130

1.6

65

112

185

145

118

4-18

20

2

170

145

1.6

80

114

200

160

132

8-18

20

2

230

152

1.6

100

127

220

180

156

8-18

22

2

320

192

1.6

125

140

250

210

184

8-18

22

2

345

200

1.6

150

140

285

240

211

8-22

24

2

385

230

1.6

200

152

340

295

266

12-22

24

2

471

297

1.6

250

165

405

355

319

12-26

26

2

533

327

1.6

300

178

460

410

370

12-26

28

2

606

364

1.6

350

190

520

470

429

16-26

30

2

694

404

1.6

400

216

580

525

480

16-30

32

2

757

444

1.6

450

222

640

585

548

20-30

40

2

814

472

1.6

500

229

715

650

609

20-33

44

2

902

522

1.6

600

267

840

770

720

20-36

54

2

1048

590

1.6

700

292

910

840

794

24-36

40

5

1277

810

1.6

800

318

1025

950

901

24-39

42

5

1385

844

1.6

900

330

1125

1050

1001

28-39

44

5

1490

890

1.6

1000

410

1225

1170

1112

28-42

46

5

1620

950

2.5

50

108

165

125

99

4-18

20

2

170

130

2.5

65

112

185

145

118

8-18

22

2

265

210

2.5

80

114

200

160

132

8-18

24

2

310

233

2.5

100

127

235

190

156

8-22

24

2

343

242

2.5

125

140

270

220

184

8-26

26

2

385

254

2.5

150

140

300

250

211

8-26

28

2

445

580

2.5

200

152

360

310

274

12-26

30

2

510

297

2.5

250

165

425

370

330

12-30

32

2

569

339

2.5

300

178

485

430

389

16-30

34

2

653

375

2.5

350

190

555

490

448

16-33

38

2

730

420

2.5

400

216

620

550

503

16-36

40

2

810

463

2.5

450

222

670

600

548

20-36

46

2

850

495

2.5

500

229

730

660

609

20-36

48

2

940

566

2.5

600

267

845

770

720

20-39

58

2

1150

630

2.5

700

292

960

875

820

24-42

58

5

1195

727

2.5

800

318

1085

990

609

24-36

58

5

1268

810



Изображение структуры
