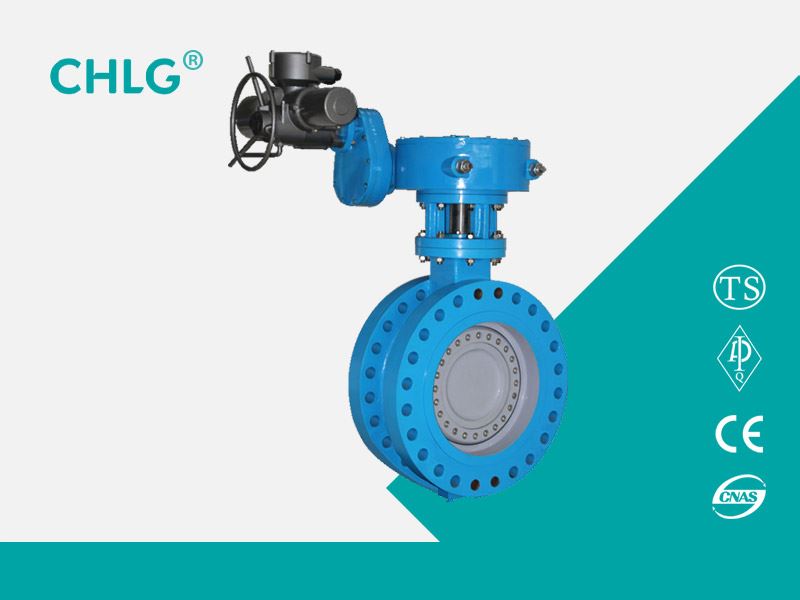

D343H, D343W три эксцентриковых многоуровневых заслонки с плотным уплотнением широко используются в металлургии, электроэнергетике, нефтяной, химической, воздушной, газовой, горючих газах и трубах для агрессивных сред, таких как водоснабжение и дренаж.
Использование продукта
D343H, D343W три эксцентриковых многоуровневых заслонки с плотным уплотнением широко используются в металлургии, электроэнергетике, нефтяной, химической, воздушной, газовой, горючих газах и трубах для агрессивных сред, таких как водоснабжение и дренаж.
Стандарты
Разработка и производство стандартов: GB / T 12238-2008
Стандарт длины конструкции: GB / T 12221-2005
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008
Конструктивные особенности
1, дроссельный клапан с твердым уплотнением с тремя эксцентриковыми уплотнениями, седло клапана и диск практически не изнашиваются, а тем более герметичная функция уплотнения.
2, кольцо из нержавеющей стали с преимуществами как металлического уплотнения, так и гибкого уплотнения, как в случае низкой температуры, так и высокой температуры, имеют отличную герметичность, стойкость к коррозии, длительный срок службы и т. Д.
3, уплотнительная поверхность пластины бабочки с использованием твердого сплава на основе кобальта, износостойкая поверхность уплотнения, длительный срок службы.
4, широкоформатная структура рамки плиты бабочки, высокая прочность, большая область потока, малый сопротивление потока.
5, в соответствии с потребностями пользователя, сеть снабжения клапанов жестко запечатываемого дроссельного клапана может быть спроектирована так, чтобы иметь двухстороннюю функцию уплотнения, установку потока носителя из ограничений, а также влияние места на место, можно установить в любом направлении.
6, привод может быть многостанционным (повернутым на 90 ° или 180 °), удобным для пользователя.
Основные технические характеристики
|
Номинальный диаметр |
DN（mm） |
50-4000 |
||
|
Номинальное давление |
PN（MPa) |
2.5 |
4.0 |
6.4 |
|
Испытательное давление |
Испытание прочности |
3.75 |
6.0 |
9.6 |
|
Испытание уплотнения |
2.75 |
4.4 |
7.04 |
|
|
Испытание газового уплотнения |
0.6 |
0.6 |
0.6 |
|
Материалы для запасных частей
|
модель |
D343H-16 |
D343W-16P |
D343W-16R |
|
|
Рабочее давление（MPa） |
1.6 |
|||
|
Подходящая температура（℃） |
≤425 |
≤200 |
||
|
Подходящие среды |
Вода, масло или неагрессивные среды |
Азотная кислота |
Уксусная кислота |
|
|
материал |
Тело, диск |
WCB |
CF8/304 |
CF3M/316L |
|
Шток клапана |
2Cr13 |
304 |
316L |
|
|
Уплотняющая поверхность |
Поверхность 507 |
－ |
－ |
|
|
Уплотнительная поверхность бабочки |
304＋Гибкий графит |
304＋PTFE |
304＋PTFE |
|
|
упаковка |
Гибкий графит |
PTFE |
PTFE |
|
Основные размеры формы и соединения
|
PN |
DN |
L |
D |
D1 |
D2 |
Z-d |
b |
f |
H |
H0 |
|
2.5 |
50 |
108 |
165 |
125 |
99 |
4-18 |
20 |
2 |
170 |
130 |
|
2.5 |
65 |
112 |
185 |
145 |
118 |
8-18 |
22 |
2 |
265 |
210 |
|
2.5 |
80 |
114 |
200 |
160 |
132 |
8-18 |
24 |
2 |
310 |
233 |
|
2.5 |
100 |
127 |
235 |
190 |
156 |
8-22 |
24 |
2 |
343 |
242 |
|
2.5 |
125 |
140 |
270 |
220 |
184 |
8-26 |
26 |
2 |
385 |
254 |
|
2.5 |
150 |
140 |
300 |
250 |
211 |
8-26 |
28 |
2 |
445 |
580 |
|
2.5 |
200 |
152 |
360 |
310 |
274 |
12-26 |
30 |
2 |
510 |
297 |
|
2.5 |
250 |
165 |
425 |
370 |
330 |
12-30 |
32 |
2 |
569 |
339 |
|
2.5 |
300 |
178 |
485 |
430 |
389 |
16-30 |
34 |
2 |
653 |
375 |
|
2.5 |
350 |
190 |
555 |
490 |
448 |
16-33 |
38 |
2 |
730 |
420 |
|
2.5 |
400 |
216 |
620 |
550 |
503 |
16-36 |
40 |
2 |
810 |
463 |
|
2.5 |
450 |
222 |
670 |
600 |
548 |
20-36 |
46 |
2 |
850 |
495 |
|
2.5 |
500 |
229 |
730 |
660 |
609 |
20-36 |
48 |
2 |
940 |
566 |
|
2.5 |
600 |
267 |
845 |
770 |
720 |
20-39 |
58 |
2 |
1150 |
630 |
|
2.5 |
700 |
292 |
960 |
875 |
820 |
24-42 |
58 |
5 |
1195 |
727 |
|
2.5 |
800 |
318 |
1085 |
990 |
609 |
24-36 |
58 |
5 |
1268 |
810 |
|
4.0 |
50 |
108 |
160 |
125 |
100 |
4-18 |
20 |
3 |
170 |
130 |
|
4.0 |
65 |
112 |
180 |
145 |
120 |
8-18 |
22 |
3 |
265 |
210 |
|
4.0 |
80 |
114 |
195 |
160 |
135 |
8-18 |
22 |
3 |
310 |
233 |
|
4.0 |
100 |
127 |
230 |
190 |
160 |
8-23 |
24 |
3 |
343 |
242 |
|
4.0 |
125 |
140 |
270 |
220 |
188 |
8-25 |
28 |
3 |
385 |
254 |
|
4.0 |
150 |
140 |
300 |
250 |
218 |
8-25 |
30 |
3 |
445 |
280 |
|
4.0 |
200 |
152 |
375 |
320 |
282 |
12-30 |
38 |
3 |
510 |
297 |
|
4.0 |
250 |
165 |
445 |
385 |
345 |
12-34 |
42 |
3 |
569 |
339 |
|
4.0 |
300 |
178 |
510 |
450 |
408 |
16-34 |
46 |
4 |
653 |
375 |
|
4.0 |
350 |
190 |
570 |
510 |
465 |
16-34 |
52 |
4 |
730 |
420 |
|
4.0 |
400 |
216 |
655 |
585 |
535 |
16-41 |
58 |
4 |
810 |
463 |
|
4.0 |
450 |
222 |
680 |
610 |
560 |
20-41 |
60 |
4 |
850 |
495 |
|
4.0 |
500 |
229 |
755 |
670 |
612 |
20-48 |
62 |
4 |
940 |
566 |
|
4.0 |
600 |
267 |
890 |
795 |
730 |
20-54 |
62 |
5 |
1150 |
630 |
|
4.0 |
700 |
292 |
995 |
900 |
835 |
24-54 |
68 |
5 |
1195 |
727 |
|
4.0 |
800 |
318 |
1135 |
1030 |
960 |
24-58 |
76 |
5 |
1268 |
810 |
|
6.4 |
100 |
190 |
250 |
200 |
156 |
8-26 |
24 |
3 |
285 |
107 |
|
6.4 |
125 |
200 |
295 |
211 |
184 |
8-30 |
28 |
3 |
300 |
123 |
|
6.4 |
150 |
210 |
345 |
280 |
244 |
8-33 |
30 |
3 |
320 |
140 |
|
6.4 |
200 |
230 |
415 |
345 |
284 |
12-36 |
38 |
3 |
370 |
180 |
|
6.4 |
250 |
250 |
470 |
400 |
345 |
12-36 |
42 |
3 |
420 |
200 |
|
6.4 |
300 |
270 |
530 |
460 |
409 |
16-36 |
46 |
4 |
500 |
250 |
|
6.4 |
350 |
290 |
600 |
525 |
465 |
16-39 |
52 |
4 |
530 |
270 |
|
6.4 |
400 |
310 |
670 |
585 |
535 |
16-42 |
58 |
4 |
570 |
300 |
|
6.4 |
450 |
330 |
685 |
610 |
560 |
20-42 |
60 |
4 |
600 |
320 |
|
6.4 |
500 |
350 |
800 |
705 |
640 |
20-54 |
62 |
4 |
680 |
360 |
|
6.4 |
600 |
390 |
930 |
820 |
750 |
20-58 |
62 |
5 |
750 |
420 |
|
6.4 |
700 |
430 |
995 |
900 |
835 |
24-54 |
68 |
5 |
880 |
480 |
|
6.4 |
800 |
470 |
1135 |
1030 |
960 |
24-58 |
76 |
5 |
1000 |
600 |
