  Текущая позиция — Серия дисковые затворов — Три эксцентриковых клапана с металлическим уплотнением
имя:

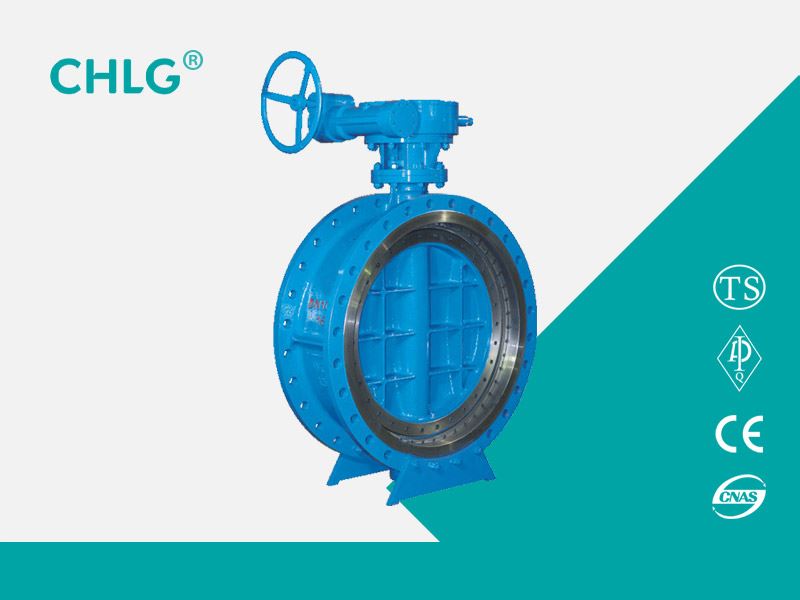

Три эксцентриковых клапана с металлическим уплотнением

классификация:

Серия дисковые затворов

Краткое введение:

D343H, D343W три эксцентриковых многоуровневых заслонки с плотным уплотнением широко используются в металлургии, электроэнергетике, нефтяной, химической, воздушной, газовой, горючих газах и трубах для агрессивных сред, таких как водоснабжение и дренаж.

Онлайн консультация Контакт с нами

Использование продукта
   D343H, D343W три эксцентриковых многоуровневых заслонки с плотным уплотнением широко используются в металлургии, электроэнергетике, нефтяной, химической, воздушной, газовой, горючих газах и трубах для агрессивных сред, таких как водоснабжение и дренаж.
 Стандарты
Разработка и производство стандартов: GB / T 12238-2008
Стандарт длины конструкции: GB / T 12221-2005
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008

Конструктивные особенности
1, дроссельный клапан с твердым уплотнением с тремя эксцентриковыми уплотнениями, седло клапана и диск практически не изнашиваются, а тем более герметичная функция уплотнения.
2, кольцо из нержавеющей стали с преимуществами как металлического уплотнения, так и гибкого уплотнения, как в случае низкой температуры, так и высокой температуры, имеют отличную герметичность, стойкость к коррозии, длительный срок службы и т. Д.
3, уплотнительная поверхность пластины бабочки с использованием твердого сплава на основе кобальта, износостойкая поверхность уплотнения, длительный срок службы.
4, широкоформатная структура рамки плиты бабочки, высокая прочность, большая область потока, малый сопротивление потока.
5, в соответствии с потребностями пользователя, сеть снабжения клапанов жестко запечатываемого дроссельного клапана может быть спроектирована так, чтобы иметь двухстороннюю функцию уплотнения, установку потока носителя из ограничений, а также влияние места на место, можно установить в любом направлении.
6, привод может быть многостанционным (повернутым на 90 ° или 180 °), удобным для пользователя.


Основные технические характеристики

Номинальный диаметр

DN(mm)

50-4000

Номинальное давление

PN(MPa)

1.0

1.6

2.5

Испытательное давление

Испытание прочности

1.5

2.4

3.75

Испытание уплотнения

1.1

1.76

2.75

Испытание газового уплотнения

0.6

0.6

0.6





Материалы для запасных частей

модель

D343H-16

D343W-16P

D343W-16R

Рабочее давление(MPa)

1.6

Подходящая температура(℃)

≤425

≤200

Подходящие среды

Вода, масло или неагрессивные среды

Азотная кислота

Уксусная кислота



Основные размеры формы и соединения

PN

DN

L

D

D1

D2

Z-d

b

f

H

H0

1.0

50

108

165

125

99

4-18

20

2

170

130

1.0

65

112

185

145

118

4-18

20

2

170

145

1.0

80

114

200

160

132

8-18

20

2

230

152

1.0

100

127

220

180

156

8-18

22

2

320

192

1.0

125

140

250

210

184

8-18

22

2

345

200

1.0

150

140

285

240

211

8-22

24

2

385

230

1.0

200

152

340

295

266

8-22

24

2

471

297

1.0

250

165

405

355

319

12-22

26

2

533

327

1.0

300

178

445

400

370

12-22

26

2

606

364

1.0

350

190

505

460

429

16-22

26

2

694

404

1.0

400

216

565

515

480

16-26

26

2

757

444

1.0

450

222

615

565

530

20-26

28

2

814

472

1.0

500

229

670

620

582

20-26

28

2

902

522

1.0

600

267

780

725

682

20-30

34

2

1048

590

1.0

700

292

895

840

794

24-30

34

5

1277

810

1.0

800

318

1015

950

901

24-33

36

5

1385

844

1.0

900

330

1115

1050

1001

28-33

38

5

1490

890

1.0

1000

410

1230

1160

1112

28-36

38

5

1620

950

1.6

50

108

165

125

99

4-18

20

2

170

130

1.6

65

112

185

145

118

4-18

20

2

170

145

1.6

80

114

200

160

132

8-18

20

2

230

152

1.6

100

127

220

180

156

8-18

22

2

320

192

1.6

125

140

250

210

184

8-18

22

2

345

200

1.6

150

140

285

240

211

8-22

24

2

385

230

1.6

200

152

340

295

266

12-22

24

2

471

297

1.6

250

165

405

355

319

12-26

26

2

533

327

1.6

300

178

460

410

370

12-26

28

2

606

364

1.6

350

190

520

470

429

16-26

30

2

694

404

1.6

400

216

580

525

480

16-30

32

2

757

444

1.6

450

222

640

585

548

20-30

40

2

814

472

1.6

500

229

715

650

609

20-33

44

2

902

522

1.6

600

267

840

770

720

20-36

54

2

1048

590

1.6

700

292

910

840

794

24-36

40

5

1277

810

1.6

800

318

1025

950

901

24-39

42

5

1385

844

1.6

900

330

1125

1050

1001

28-39

44

5

1490

890

1.6

1000

410

1225

1170

1112

28-42

46

5

1620

950

2.5

50

108

165

125

99

4-18

20

2

170

130

2.5

65

112

185

145

118

8-18

22

2

265

210

2.5

80

114

200

160

132

8-18

24

2

310

233

2.5

100

127

235

190

156

8-22

24

2

343

242

2.5

125

140

270

220

184

8-26

26

2

385

254

2.5

150

140

300

250

211

8-26

28

2

445

580

2.5

200

152

360

310

274

12-26

30

2

510

297

2.5

250

165

425

370

330

12-30

32

2

569

339

2.5

300

178

485

430

389

16-30

34

2

653

375

2.5

350

190

555

490

448

16-33

38

2

730

420

2.5

400

216

620

550

503

16-36

40

2

810

463

2.5

450

222

670

600

548

20-36

46

2

850

495

2.5

500

229

730

660

609

20-36

48

2

940

566

2.5

600

267

845

770

720

20-39

58

2

1150

630

2.5

700

292

960

875

820

24-42

58

5

1195

727

2.5

800

318

1085

990

609

24-36

58

5

1268

810



Изображение структуры
