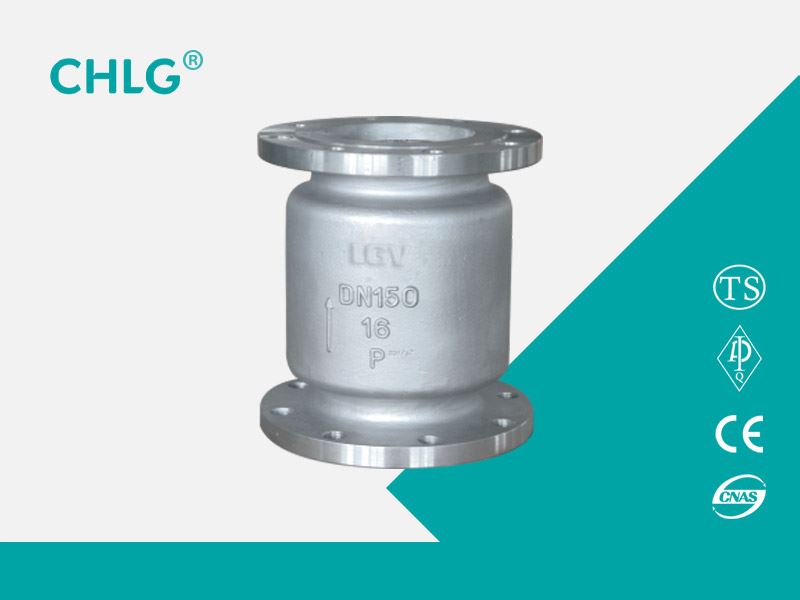

HC42X, HC42T, HC42H PN10 ~ PN25 глушитель обратный клапан подходит для систем водоснабжения, дренажа, пожаротушения и систем отопления, вентиляции и кондиционирования воздуха. Он может быть установлен на выходе водяного насоса, чтобы предотвратить повреждение обратного потока воды и водяного удара насосу.
Использование продукта
HC42X, HC42T, HC42H PN10 ~ PN25 глушитель обратный клапан подходит для систем водоснабжения, дренажа, пожаротушения и систем отопления, вентиляции и кондиционирования воздуха. Он может быть установлен на выходе водяного насоса, чтобы предотвратить повреждение обратного потока воды и водяного удара насосу.
Особенности продукта
HC42X, HC42T, HC42H тип PN10 ~ PN25 глушитель обратный клапан внутренний проточный канал обтекаемая конструкция, минимальная потеря давления, ход открытия и закрытия клапана очень короткий, остановка насоса может быстро отключиться, чтобы предотвратить огромный звук водяного молота, формирование немого звука эффект.
Основные детали и материалы
|
Название детали |
материал |
|
тело |
Чугун, ковкий чугун, углеродистая сталь |
|
Руководство по потоку |
Чугун, ковкий чугун, углеродистая сталь |
|
сиденье |
Бронза, хромированная нержавеющая сталь |
|
створка |
Бронза, хромированная нержавеющая сталь |
|
ось |
Бронза, хромированная нержавеющая сталь |
|
весна |
Нержавеющая сталь |
Основные размеры формы и соединения
|
модель |
номинальный
|
D1 |
D2 |
D3 |
N-ΦD |
L |
|||||
|
1.0 MPa |
1.6 MPa |
1.0 MPa |
1.6 MPa |
1.0 MPa |
1.6 MPa |
1.0 MPa |
1.6 MPa |
||||
|
H42H |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
|||
|
H42H |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
|||
|
H42H |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
|||
|
H42H |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
|||
|
H42H |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
|||
|
H42H |
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
||
|
H42H |
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
||
|
H42H |
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
||
|
H42H |
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
||
|
H42H |
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
||
|
H42H |
DN1200 |
- |
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
||
