  Текущая позиция — Серия обратных клапанов — Насос быстрого закрытия обратного клапана
имя:

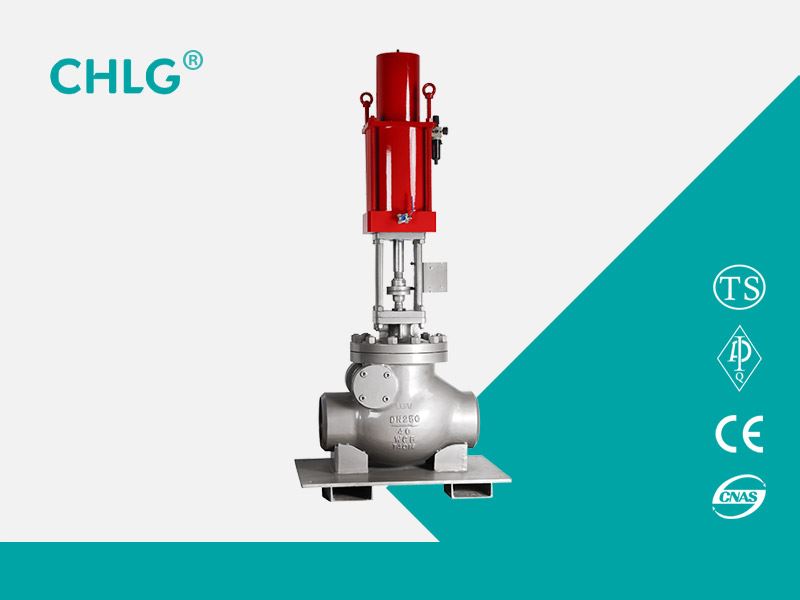

Насос быстрого закрытия обратного клапана

классификация:

Серия обратных клапанов

Краткое введение:

Экстракционный обратный клапан - это использование импортной технологии, аналогичной продукции в зарубежных странах, основанной на использовании самого передового дизайна, производства, технологии материалов, переработанного для полного удовлетворения отечественной 600-миллиметровой, 1000 МВт паровой экстракционной системы под клапанами , Техническая производительность международного передового уровня, для почти 100 энергетических компаний в стране и за рубежом, чтобы обеспечить сотни качественных и дешевых продуктов, завоевала похвалу многих пользователей, заменила часть импорта, страна сэкономила много иностранной валюты. Эта серия продуктов в основном используется в паровой турбинной системе для отбора пара ниже 600 МВт для предотвращения обратного потока среды или воды и играет защитную роль в важных установках, таких как паровые турбинные насосы. Его требования к производительности в обратном потоке трубопровода, отключении электроэнергии, авариях и других аномальных состояниях, клапан мгновенно отключается, время закрытия менее 0,5 секунд.

Онлайн консультация Контакт с нами

Введение продукта
Экстракционный обратный клапан - это использование импортной технологии, аналогичной продукции в зарубежных странах, основанной на использовании самого передового дизайна, производства, технологии материалов, переработанного для полного удовлетворения отечественной 600-миллиметровой, 1000 МВт паровой экстракционной системы под клапанами , Техническая производительность международного передового уровня, для почти 100 энергетических компаний в стране и за рубежом, чтобы обеспечить сотни качественных и дешевых продуктов, завоевала похвалу многим пользователям, заменила часть импорта для страны, чтобы сэкономить много иностранной валюты. Эта серия продуктов в основном используется в паровой турбинной системе для отбора пара ниже 600 МВт для предотвращения обратного потока среды или воды и играет защитную роль в важных установках, таких как паровые турбинные насосы. Его требования к производительности в обратном потоке трубопровода, отключении электроэнергии, авариях и других аномальных состояниях, клапан мгновенно отключается, время закрытия менее 0,5 секунд.

Особенности продукта
1, критерии приемлемости конструкции и производства с использованием ANSIB16.34, E101 или JB / T3595, прочность и герметичность в полном соответствии со стандартами;
2, вакуумное состояние вакуумного испытания клапана, весь срок службы для удовлетворения требований пользователя;
3, для разных температур, основной материал с использованием углеродистой стали или высокотемпературной стали, уплотнительная поверхность, покрывающая цементированный карбид;
4 заслонка клапана предназначена для соединения с стержнем клапана через рычаг качалки, самонастраивающийся с уплотнительной поверхностью клапана, чтобы обеспечить герметичность уплотнительной поверхности;
5, уплотнительная поверхность сиденья наклонена на определенный угол, уменьшая время закрытия, уменьшает влияние защиты самого оборудования и безопасности трубопровода;
6, клапан оснащен демпфирующим тяжелым молотком, может балансировать динамический крутящий момент момента закрытия, чтобы предотвратить удар молотка;
7, полость тела с обтекаемой конструкцией, пропускная способность, снижение сопротивления клапана;
8, привод представляет собой пневматический цилиндр с возвратной пружиной или гидравлический цилиндр, и запорный элемент клапана с независимой работой, замыкание на приводе не влияет на работе затворного элемента;
9, цилиндр или гидроцилиндр, покрытый износостойким коррозионно-стойким слоем, могут увеличить продолжительность жизни, уменьшить сопротивление движению, клапан гибкий и надежный;
10, Закрывающие куски открыты с ограничительным механизмом, чтобы не открывать место, чтобы нанести ущерб;
11, учреждение-исполнитель с выходным сигналом положения клапана, положение открытия клапана на месте;
12, также могут быть нацелены в соответствии с конкретными требованиями дизайна пользователей.

Критерии приемлемости проектирования и производства
Разработка и производство стандартов: ASME / ANSIB16.34, E101, JB / T3595
Стандарты структурной длины: JB / T3595, ASME / ANSIB16.10, GB / T12221
Стандарт сварки или фланца: GB / T12224, ASME / ANSIB16.25, GB / T9113, JB / T79 ~ JB / T82
Критерии приемлемости испытаний: JB / T9092, JB / T3595, ASME / ANSIB16.34, E101

Использование и технические характеристики
Клапан H664Y используется в неагрессивных средах, таких как выхлопная система силовой установки или тепловой электростанции, или другие системы и вода для предотвращения внезапного падения давления в паровой турбине при нагрузке паровой турбины. Пар в выхлопной трубе пара и каждый нагреватель возвращается обратно в паровую турбину В результате разрушения части паровой турбины разрушить аварийную ситуацию с турбогенератором и предотвратить утечку системы трубопроводов нагревателя, чтобы закрыть воду из отвода пара, чтобы убедиться, что нагреватель питательной воды проявляет высокий уровень воды, когда компоненты пневматического устройства подключены к жидкости После противотокового сигнала турбины быстро изолируются для максимальной защиты турбины или системы извлечения.

Модель продукта

Уровень давления

Испытательное давление прочности

Испытательное давление уплотнения

Подходящая температура среды

Давление воздуха в цилиндре

H664Y-150Lb

150Lb

3

2.2

≤425℃

0.6MPa

H664Y-150LbC6

150Lb

3

2.2

≤510℃

0.6MPa

H664Y-300Lb

300Lb

7.5

5.5

≤425℃

0.6MPa

H664Y-600Lb

600Lb

15

10

≤425℃

0.6MPa

H664Y-900LbC6

900Lb

24

18

≤510℃

0.6MPa

H664H-20

2MPa

3

2.2

≤425℃

0.6MPa

H664H-50

5MPa

7.5

5.5

≤425℃

0.6MPa

H664H-100

10MPa

15

11

≤425℃

0.6MPa

H664H-64C6

6.4MPa

9.6

7.1

≤510℃

0.6MPa

H664H-100C6

10MPa

15

11

≤510℃

0.6MPa

H764H-20

2MPa

3

2.2

≤425℃

0.6MPa

H764H-40

4MPa

6

4.4

≤425℃

0.6MPa

H764H-64

6.4MPa

9

7.1

≤425℃

0.6MPa
