H41H, H41Y тип PN16 ~ PN100 обратный клапан подъема является системой регулирования процесса производства является важной частью одного из способов контроля потока среды в клапане трубопровода, чтобы предотвратить обратный поток среды.
Использование продукта
H41H, H41Y тип PN16 ~ PN100 обратный клапан подъема является системой регулирования процесса производства является важной частью одного из способов контроля потока среды в клапане трубопровода, чтобы предотвратить обратный поток среды.
Особенности продукта
1, H41H, подъемный обратный клапан типа H41Y имеет преимущества простой конструкции, надежной работы, простоты технического обслуживания и т. Д., Широко используются в очистных сооружениях, нефтяной, химической, металлургической, электроэнергетической, текстильной и других производственных процессах
2, когда среда течет в корпус клапана стрелкой корпуса клапана, давление среды воздействует на диск клапана, чтобы создать направленную вверх тягу, а когда сила осевого усилия больше, чем сила тяжести клапана, клапан открывается. Когда давление среды клапана на роль клапана плюс сила тяжести клапана больше, чем давление на клапан до давления клапана, клапан закрывается, чтобы предотвратить возврат носителя
Параметры производительности
|
модель |
H41H-16C~100 |
H41Y-16C~100 |
H41W-16P~100 |
|
|
Рабочее давление (МПа) |
1.6~10.0 |
|||
|
Применимая температура (℃) |
≤425 |
≤150 |
||
|
Подходящие среды |
Вода, пар, масло |
Слабая агрессивная среда |
||
|
материал |
Тело, капот |
Углеродистая сталь |
Хром никель-титановая нержавеющая сталь |
|
|
Уплотнительная поверхность |
Поверхностная хромированная нержавеющая сталь |
Сплав карбида |
Хром никель-титановая нержавеющая сталь |
|
|
распорка |
Платиновый графит, обернутый вокруг |
тефлон |
||
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
|
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I |
|||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
77 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
77 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
80 |
|
32 |
180 |
135 |
100 |
75 |
16 |
4-18 |
85 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
95 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
105 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
120 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
130 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
140 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
155 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
180 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
215 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
260 |
|
300 |
850 |
460 |
410 |
375 |
34 |
12-25 |
315 |
|
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I |
|||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
100 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
105 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
130 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
135 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
149 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
160 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
169 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
194 |
|
125 |
400 |
270 |
220 |
180 |
28 |
8-25 |
222 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
255 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
305 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
355 |
|
300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
410 |

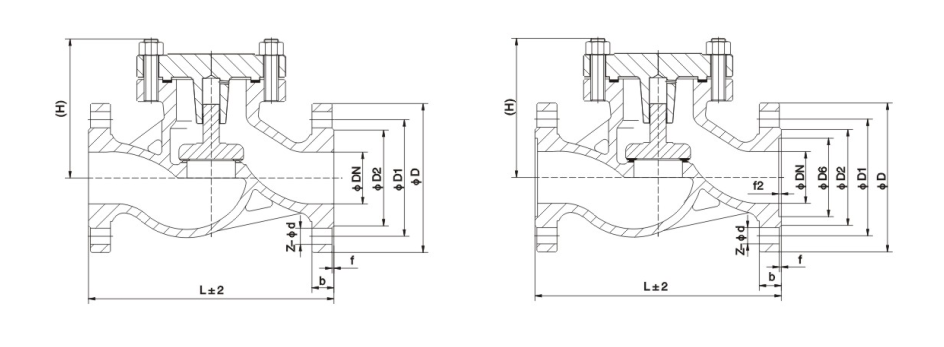

Изображение структуры
