  Текущая позиция — Серия задвижек — API Задвижка электростанции
имя:

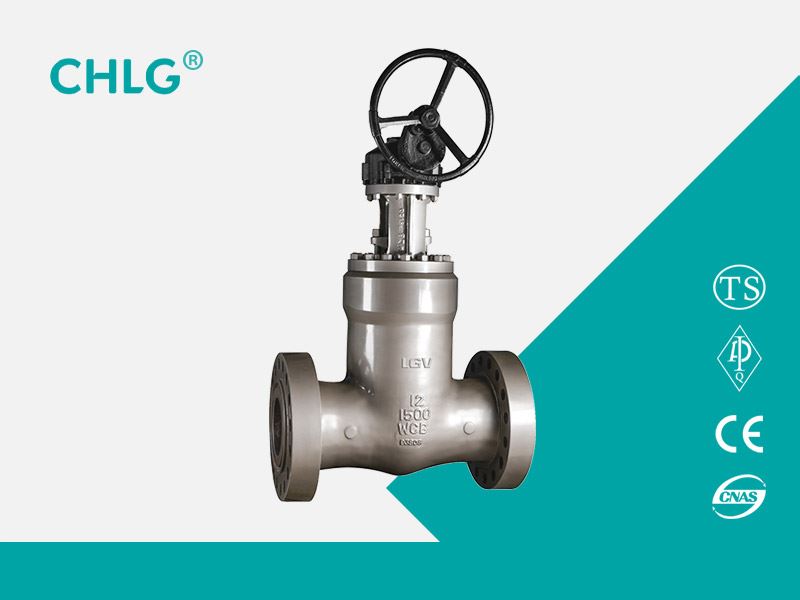

API Задвижка электростанции

классификация:

Серия задвижек

Краткое введение:

Задвижка электростанции американского стандарта: ручная и сварка встык, Материал уплотнительной поверхности клапана, стержень, уплотнительная поверхность штанги имеет клиновидную карбида. Номинальное давление 1500LB ~ 2500LB и материал тела клапана запорная заслонка электростанции высокой температуры и давления стали углерода.

Онлайн консультация Контакт с нами

Использование продукта
Задвижка электростанции американского стандарта: ручная и сварка встык, Материал уплотнительной поверхности клапана, стержень, уплотнительная поверхность штанги имеет клиновидную карбида. Номинальное давление 1500LB ~ 2500LB и материал тела клапана запорная заслонка электростанции высокой температуры и давления стали углерода.
Конструктивные особенности
Высокотемпературный клапан, также известный как клапан электростанции, в основном используется для различных систем трубопроводов электростанций, отключает или соединяет конвейерную среду. Применимая среда: вода, пар и другие неагрессивные среды. Клапаны электростанции и другие изделия по сравнению с клапаном характеризуются высокой температурой и давлением, уникальной конструкцией самогерметизации, тем выше давление, более надежное уплотнение. Из-за технических характеристик производительности, особые условия продукта также формируются характеристики других продуктов не могут быть заменены.Высокотемпературный клапан, также известный как клапан электростанции, главным образом использован для системы различной электростанции пронзительной, отрезка или соединяет средства трубопровода. Применимое средство: вода, пар и другие неагрессивные среды. Клапаны электростанции и другие продукты сравненные к клапану охарактеризованы high-temperature и давлением, уникально конструкцией собственн-запечатывания, высокий давление, более надежное запечатывание. Должный к техническим характеристикам представления, особенным условиям продукта также сформировал характеристики других продуктов не смогите быть заменено.
1, Открытие и закрытие без трения. Эта функция вполне разрешает проблему что традиционный клапан влияет на поверхность для заклеивания должную к взаимному трению между поверхностями для заклеивания.
2 структура тела. На трубопроводе установленном на клапан может быть сразу онлайн осмотр и обслуживание, может эффектно уменьшить стоянку автомобилей прибора, уменьшает цены.
3, единая конструкция клапана. Исключение средства полости клапана должного к анормалному давлению и влияет на пользу вопросов безопасности.
4, низкая конструкция вращающего момента. Особенный дизайн структуры стержня клапана, как раз с небольшим клапаном ручки может легко раскрыть и закрыть.
5, структура уплотнения клина. Клапаны полагаются на механически усилии обеспеченном стержнем, местом клапана клина отжатым для того чтобы загерметизировать, так, что уплотнение клапана от удара изменений давления в трубопроводе под различными условиями, проведение запечатывания будет иметь надежную гарантию.
6, структура поверхности для заклеивания само-чистки. Когда ворота далеко от места клапана, жидкость в трубопроводе проходит через 360 градусов равномерно вдоль поверхности для заклеивания ворот, которая не только исключает местное размывание места клапана высокоскоростной жидкостью, но также спешит прочь компоситы на поверхности для заклеивания для того чтобы достигнуть само-чистки цель.


Стандарты разработки
Стандарты дизайна: API 600 / ASME B16.34
Длина конструкции ASME B16.10
Размер стыковой сварки ASME B16.5
Испытание и осмотр API 598
Давление - температура: ASME B16.34

Параметры производительности

Модель

Класс

Применимая температура / ℃

Подходящие среды

Корпус

Z61Y-1500LB

1500LB

≤570

Вода, пар

WC9

Z61Y-2500LB

1500LB

≤57

Вода, пар

WC9

Материал основной части

Модель

Материал

Корпус

Пластинчатая пластина

Крышка клапана

Женщина стержня

Наполнитель

Z61Y-1500LB

WC9

WC9

WC9

38CrMoA1A

Гибкий графит

Z61Y-2500LB

WC9

WC9

WC9

38CrMoA1A

Гибкий графит

Основные размеры формы и соединения

DN

L

D

H

D0

Вес / кг

50

280

82

585

300

42

65

340

110

650

320

53

80

475

130

680

400

130

100

500

170

755

450

180

125

600

195

830

500

190

150

700

225

1050

550

320

175

750

255

1050

600

400

200

800

285

1050

650

550

225

850

300

1100

700

600

Конструктивный чертеж
