  Текущая позиция — Серия задвижек — Задвижка с мягким уплотнением
имя:

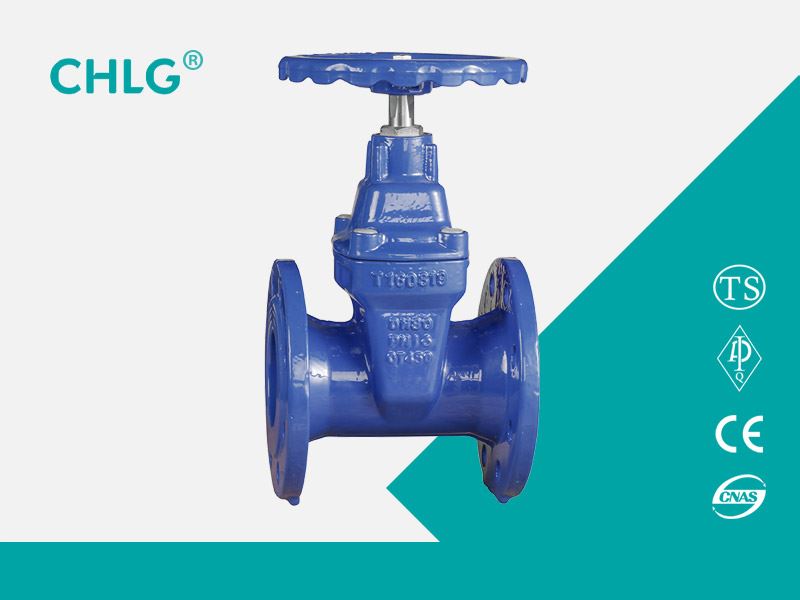

Задвижка с мягким уплотнением

классификация:

Серия задвижек

Краткое введение:

Задвижка является одним из наиболее широко используемых клапанов в различных проектах доставки жидкости. Традиционный задвижку, распространенность утечки жидкости, серьезная ржавчина и другие внутренние детали и так далее. В настоящее время на рынке обычного герметичного уплотнения штока клапана легко просачивается, он не может продолжать воду и при любом открытии корпуса заменить уплотнение.

Онлайн консультация Контакт с нами

Обзор продукта
Задвижка является одним из наиболее широко используемых клапанов в различных проектах доставки жидкости. Традиционный задвижку, распространенность утечки жидкости, серьезная ржавчина и другие внутренние детали и так далее. В настоящее время на рынке обычного герметичного уплотнения штока клапана легко просачивается, он не может продолжать воду и при любом открытии корпуса заменить уплотнение.
Упругий уплотнительный затвор для седла использует новый структурный дизайн, строгую технологию производства и новый материал с высокой производительностью, преодолевая дефекты традиционного затвора затвора, внутренние детали особенно подвержены ржавчине на воротах, усталости и старения эластичности резины, надежной герметизации, Работайте легко, поддерживайте простой и удобный, долгий срок службы. Он подходит для бытовой системы водоснабжения, водоснабжения и водоотведения, системы очистки сточных вод, системы доставки химических жидкостей и т. Д. Он используется в качестве устройства усечения при строительстве, защите окружающей среды города, нефтехимической, фармацевтической, пищевой, металлургической, текстильной, электроэнергетической и других отраслях промышленности Подходит для дросселирования).

Особенности продукта
Эластичный задвижку седла, основное уплотнение представляет собой монолитный затвор с резиновым покрытием, при действии силы и давления, создаваемых небольшим количеством адаптивной упругой деформации, и седла прецизионного литья для образования отличного уплотнения.
◆ Корпус из чугуна с шаровидным графитом
Материал корпуса и капота - это ковкий чугун, высокая прочность и коррозионная стойкость. Корпус и корпус клапана в целом отливают точное литье, без какой-либо обработки.
◆ плоский бегун с полным диаметром
Когда клапан полностью открыт, затвор полностью свободен от бегуна, а канавка на дне седла клапана нелегко накапливать мусор, который такой же, как у прямой трубы, а сопротивление потока является самым низким.
◆ Все мешки пластиковые ворота
Высокоэффективная резина будет полностью обернутым каркасом, отлитым чугуном с изоляцией, не вызывающей коррозию. Резиновое мягкое уплотнение и скелет твердого узла, общая тепло-вулканизированная форма.
◆ Монолитная медная гайка
Гайка гайки и скелет в целом соединены, нет движения пустого пути и ослабленного явления. Бронзовый материал, самосмазывающийся штоком, уменьшая рабочий крутящий момент.
◆ система ворот
Корпус клапана и ворота с рельсовой системой. Когда давление воды уплотнения ворот не дрейфует, поднимайте резиновый бесконтактный износ, чтобы предотвратить изгиб штока.
◆ стержень из нержавеющей стали
Нержавеющая сталь, устойчивая к коррозии, трапециевидная резьбовая прокатка, износостойкая резьба, эффективно уменьшают рабочий крутящий момент, улучшают срок службы.
◆ Двойные упорные подшипники (темный стержень типа DN ≤ 300)
Шпилька с двойными упорными подшипниками, флип-шток, чтобы избежать размывания под давлением воды. Бронзовый материал, самосмазывающийся штоком, уменьшая рабочий крутящий момент.
◆ Осевое уплотнение штока (тип темного стержня)
Три уплотнительных кольца, осевое самоуплотнение под давлением воды, отсутствие проблем с уплотнением уплотнения. Верхнее пылевое кольцо для предотвращения попадания внешних примесей внутрь уплотнения вала.
◆ перевернутая структура уплотнения (темный стержень DN ≤ 300)
Патентованная запатентованная структура уплотнения, позволяющая клапану в воде и под любым углом в аварийном открытии заменить сальник на уплотнительном кольце.
◆ фланцевое соединение
Высокоинтенсивные точечные винты, термоплавкие клеи и резиновое кольцо капота закрыты, винт и рабочая среда и внешняя среда полностью изолированы.
◆ двойные двойные кольца
Все характеристики задвижки, корпус клапана в целом с двумя ножками, крышка клапана накладывает в общей сложности два кольца, удобство в обращении и хранении.
◆ нетоксичное антикоррозийное покрытие
Внутренняя и внешняя поверхности клапана изготовлены из нетоксичного эпоксидного порошкового электростатического покрытия, долговечного антикоррозионного действия, могут использоваться непосредственно для питьевой воды, пищевой промышленности и медицины.
◆ различные виды операций
Темная структура стержня, тип стержня. Доступный маховик, Т-образная рукоятка, электрическое, пневматическое и другое устройство, инструкции по расположению клапана, выход сигнала положения клапана, контроль блокировки паролей, удлинение рабочего стержня, полые устройства на выбор.
◆ удобство монтажа и строительства
С фланцем, канавкой, гнездом, гнездом, механическими разъемами, разъемами PE и другими соединениями, опциональными телескопическими функциями и чугунными, стальными, пластмассовыми и другими трубными соединениями.

Исполнительный стандарт
1. Проектирование и изготовление клапанов в соответствии со стандартами GB / 24924-2010;
2. Длина конструкции клапана в соответствии с положениями GB / T12221-2005;
3. Инспекция и испытания должны соответствовать соответствующим положениям GB / T13927-2008;
4. Размер фланца в соответствии с положениями GB / T17241.6-2008;

Технические параметры

Номинальный размер

DN40~DN800

Подходящие среды

Чистая вода или аналогичные физико-химические свойства водной среды
(Канализация, сырая вода, горячая вода, масляная среда, пожалуйста, укажите)


Рабочая температура

0-70 (стандартная конфигурация) 0-100 (конфигурация горячей воды)

Номинальное давление

PN10

PN16

PN25

Рабочее давление (МПа)

≤1.00

≤1.60

≤2.50

Испытание на прочность (МПа)

1.50

2.40

3.75

Испытание на герметичность (МПа)

1.10

1.76

2.75

Испытание низкого давления (МПа)

0.02

0.02

0.02

Основной материал

Серийный номер

имя

материал

1

тело

QT450

2

Пластинчатая пластина

QT450+NBR

3

Шток

QT450

4

Шток клапана

20Cr13

5

Фланцевые уплотнения

NBR

6

Крышка клапана

QT450

7

О-образное кольцо

NBR

8

О-образное кольцо

NBR

9

Болт с потайной головкой

35#

10

Пылесборник

NBR

11

Круглая головка

35#

12

Маховик

QT450

13

железа

QT450

14

Болт с потайной головкой

35#

Основные размеры формы и соединения

Номинальный диаметр

Основные размеры и размеры подключения

L

D

D1

D2

C

F

Z-d

H

Z45X-10Q

40

165

150

110

84

19

3

4-Φ19

240

50

178

165

125

99

19

3

4-Φ19

240

65

190

185

145

118

19

3

4-Φ19

260

80

203

200

160

132

19

3

8-Φ19

275

100

229

220

180

156

19

3

8-Φ19

380

125

254

250

210

184

19

3

8-Φ19

410

150

267

285

240

221

19

3

8-Φ23

435

200

292

340

295

266

20

3

8-Φ23

630

250

330

395

350

319

22

3

12-Φ23

645

300

356

445

400

370

24.5

4

12-Φ23

697

350

381

505

460

429

24.5

4

16-Φ23

802

400

406

565

515

480

24.5

4

16-Φ28

842

450

432

615

565

530

25.5

4

20-Φ28

1060

500

457

670

620

582

26.5

4

20-Φ28

1170

600

508

780

725

682

30

5

20-Φ31

1300

700

610

895

840

794

32.5

5

24-Φ31

1550

800

660

1015

950

901

35

5

24-Φ34

1750

900

711

1115

1050

1001

37.5

5

28-Φ34

1950

1000

811

1230

1160

1112

40

5

28-Φ37

2170

Z45X-16Q

40

165

150

110

84

19

3

4-Φ19

240

50

178

165

125

99

19

3

4-Φ19

240

65

190

185

145

118

19

3

4-Φ19

260

80

203

200

160

132

19

3

8-Φ19

275

100

229

220

180

156

19

3

8-Φ19

380

125

254

250

210

184

19

3

8-Φ19

410

150

267

285

240

221

19

3

8-Φ23

435

200

292

340

295

266

20

3

12-Φ23

630

250

330

405

355

319

22

3

12-Φ28

645

300

356

460

410

370

24.5

4

12-Φ28

697

350

381

520

470

429

26.5

4

16-Φ28

802

400

406

580

525

480

28

4

16-Φ31

842

450

432

640

585

548

30

4

20-Φ31

1060

500

457

715

650

609

31.5

4

20-Φ34

1170

600

508

840

770

720

36

5

20-Φ37

1300

700

610

910

840

794

39.5

5

24-Φ37

1550

800

660

1025

950

901

43

5

24-Φ40

1750

900

711

1125

1050

1001

46.5

5

28-Φ40

1950

1000

811

1255

1170

1112

50

5

28-Φ43

2170

Изображение структуры
