  Текущая позиция — Серия дисковые затворов — Гидравлический дроссельный клапан
имя:

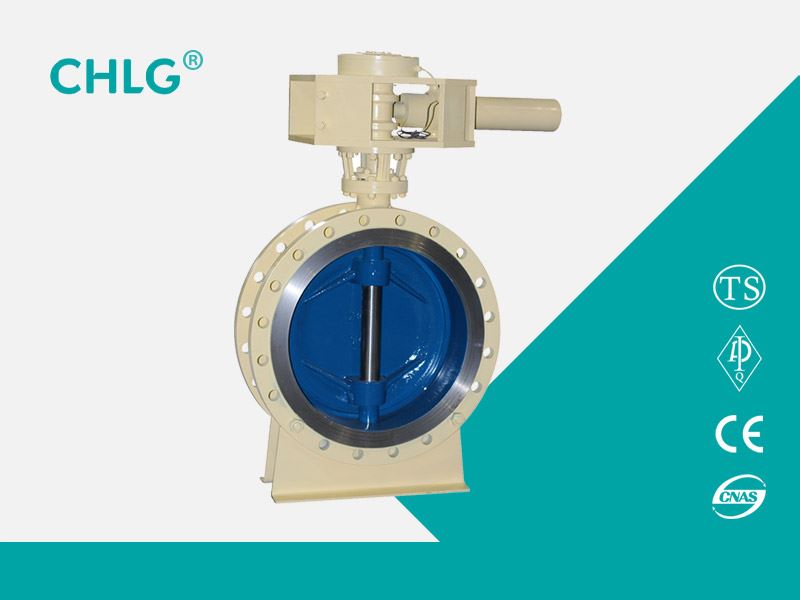

Гидравлический дроссельный клапан

классификация:

Серия дисковые затворов

Краткое введение:

Дроссельный клапан с жидкостным управлением представляет собой дроссельный клапан, регулируемый жидкостью дроссельный клапан под давлением, блокирующий и энергосберегающий три. Это относится к выпускному отверстию насоса и впускному трубопроводу турбины, как к замкнутому и обратному клапанам, которые используются для предотвращения и уменьшения системы трубопроводов в обратном потоке и избытке водяного молотка для защиты системы трубопроводов.

Онлайн консультация Контакт с нами

Использование продукта

     Дроссельный клапан с жидкостным управлением представляет собой дроссельный клапан, регулируемый жидкостью дроссельный клапан под давлением, блокирующий и энергосберегающий три. Это относится к выпускному отверстию насоса и впускному трубопроводу турбины, как к замкнутому и обратному клапанам, которые используются для предотвращения и уменьшения системы трубопроводов в обратном потоке и избытке водяного молотка для защиты системы трубопроводов.



Стандарты

Разработка и производство стандартов: GB / T 12238-2008
Стандарт длины конструкции: GB / T 12221-2005
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008



Конструктивные особенности

Дроссельный клапан с регулируемым давлением, управляемый гидравлическим приводом, может быть закрыт весом молотка. После установки клапана он может заменить задвижку (заслонку) и обратный клапан, а коэффициент сопротивления потоку мал. Время закрытия клапана и скорость двух ступеней, первый абзац для быстрого выключения, последняя часть замедления и может быть отрегулирована в соответствии с потребностями пользователя. Быстрое и медленное время закрытия и угол, гидравлическая система давления с открытым клапаном, автоматически удерживающая давление и функция автоматического сброса. Замок с двойной автоматической блокировкой и блокировкой штифта. Аккумуляторный жидкостный дроссельный клапан открывается насосом и закрывается аккумулятором. В результате аккумулятора от клапана, тем самым устраняя вес, так что занимайте пространство, простую установку, компактную конструкцию. Электрическое управление может быть основано на потребностях пользователя в управлении общим типом и управлении ПЛК, для достижения сцепления с клапаном, а дистанционное управление может быть достигнуто на месте и с помощью компьютера.



Основные технические характеристики

Номинальный диаметр

DN(mm)

50-4000

Номинальное давление

PN(MPa)

1.0

1.6

2.5

Испытательное давление

Испытание прочности

1.5

2.4

3.75

Испытание уплотнения

1.1

1.76

2.75

Испытание газового уплотнения

0.6

0.6

0.6






Принцип [Производительность

1) Откройте клапан: открыт гидравлический клапан-бабочка, использование гидравлической станции управления и силы подъемного цилиндра через рычаг, молот-штангу, вал клапана и другие компоненты, приводимые в движение поворотом диска на 90 °. В то же время гидравлическая станция управления и подъемный цилиндр также поднимают вес вертикально, поднимая рычаг и весовой стержень, преобразуют вес груза в потенциальную энергию и готовят к закрытию клапана.

2) Замок: Механизм гидравлического управления приводом клапана содержит цилиндр замка, механический вал замка, запорный электромагнитный вал, соленоид и другие части, имеющую механическую совместную электромагнитную функцию блокировки, когда клапан полностью открыт, перед механической движущей силой цилиндра передачи Стопорный вал помещается в фиксирующее положение для первоначальной блокировки, а затем электромагнитный стопорный вал приводится в действие электромагнитной силой электромагнита для выполнения заключительной блокировки. Процесс блокировки выполняется автоматически и полностью в серии переключателей под действием серии переключателей. Огромная сила молотка полностью зависит от механического подшипника скольжения. Снятие вала механического замка ограничено валом электромагнитного замка. Отвод вала электромагнитного замка контролируется электромагнитной силой электромагнита. Пока электромагнит не теряет электричество, его электромагнитный замок Вал и механический стопорный вал прочно управляются, независимо от того, как долго клапан открыт, независимо от того, насколько тяжелый вес, молоток (пластина) никогда не будет падать, чтобы гарантировать, что плита всегда открыта после открытого состояния Состояние сопротивления потоку), в течение которых не требуется заполнять масло, меры по макияжу.

3) запорный клапан: запорный клапан в трех случаях: A: противозачаточный клапан, B: отказ насоса или клапана от их собственного клапана; C: потеря off-off-off-клапана. Независимо от того, какая ситуация у клапана, просто позвольте электромагнетику потеря мощности автоматически отключиться в соответствии с заданной программой, электромагнитной энергией мгновенно, электромагнетизм мгновенно исчезнет. Электромагнитный стопорный вал после того, как роль электромагнитного усилия будет немедленно потеряна, механический стопорный вал на оси электромагнитного замка может разблокировать разблокированный, затем вес молотка, который ударный стержень, подъемный рычаг, вал клапана и другие элементы приводной пластины В соответствии с заранее установленной скоростью, буфером, замедляйте программу для закрытия движения, весь процесс за один раз. Во время процесса закрытия дроссельной заслонки, управляемой жидкостью, масло в нижней камере подъемного цилиндра должно быть исключено. Поэтому способ управления и регулировки скорости разгрузки подъемного цилиндра может эффективно контролировать скорость закрытия клапана. Процесс закрытия заслонки с жидкостным управлением ускоряется, буферизует, замедляет три процедуры, можно быстро отрегулировать время выключения, время замедления, ускорить угол, замедлить угол поворота.



Материалы для запасных частей

модель

D743H-16

D743W-16P

D743W-16R

Рабочее давление(MPa)

1.6

Подходящая температура(℃)

≤425

≤200

Подходящие среды

Вода, масло или неагрессивные среды

Азотная кислота

Уксусная кислота

материал

Тело, диск

WCB

CF8/304

CF3M/316L

Шток клапана

2Cr13

304

316L

Уплотняющая поверхность

Поверхность 507

Уплотнительная поверхность бабочки

304+Гибкий графит

304+PTFE

304+PTFE

упаковка

Гибкий графит

PTFE

PTFE



Основные размеры формы и соединения

PN

DN

L

D

D1

D2

Z-d

b

f

H

H0

1.0

50

108

165

125

99

4-18

20

2

170

130

1.0

65

112

185

145

118

4-18

20

2

170

145

1.0

80

114

200

160

132

8-18

20

2

230

152

1.0

100

127

220

180

156

8-18

22

2

320

192

1.0

125

140

250

210

184

8-18

22

2

345

200

1.0

150

140

285

240

211

8-22

24

2

385

230

1.0

200

152

340

295

266

8-22

24

2

471

297

1.0

250

165

405

355

319

12-22

26

2

533

327

1.0

300

178

445

400

370

12-22

26

2

606

364

1.0

350

190

505

460

429

16-22

26

2

694

404

1.0

400

216

565

515

480

16-26

26

2

757

444

1.0

450

222

615

565

530

20-26

28

2

814

472

1.0

500

229

670

620

582

20-26

28

2

902

522

1.0

600

267

780

725

682

20-30

34

2

1048

590

1.0

700

292

895

840

794

24-30

34

5

1277

810

1.0

800

318

1015

950

901

24-33

36

5

1385

844

1.0

900

330

1115

1050

1001

28-33

38

5

1490

890

1.0

1000

410

1230

1160

1112

28-36

38

5

1620

950

1.6

50

108

165

125

99

4-18

20

2

170

130

1.6

65

112

185

145

118

4-18

20

2

170

145

1.6

80

114

200

160

132

8-18

20

2

230

152

1.6

100

127

220

180

156

8-18

22

2

320

192

1.6

125

140

250

210

184

8-18

22

2

345

200

1.6

150

140

285

240

211

8-22

24

2

385

230

1.6

200

152

340

295

266

12-22

24

2

471

297

1.6

250

165

405

355

319

12-26

26

2

533

327

1.6

300

178

460

410

370

12-26

28

2

606

364

1.6

350

190

520

470

429

16-26

30

2

694

404

1.6

400

216

580

525

480

16-30

32

2

757

444

1.6

450

222

640

585

548

20-30

40

2

814

472

1.6

500

229

715

650

609

20-33

44

2

902

522

1.6

600

267

840

770

720

20-36

54

2

1048

590

1.6

700

292

910

840

794

24-36

40

5

1277

810

1.6

800

318

1025

950

901

24-39

42

5

1385

844

1.6

900

330

1125

1050

1001

28-39

44

5

1490

890

1.6

1000

410

1225

1170

1112

28-42

46

5

1620

950

2.5

50

108

165

125

99

4-18

20

2

170

130

2.5

65

112

185

145

118

8-18

22

2

265

210

2.5

80

114

200

160

132

8-18

24

2

310

233

2.5

100

127

235

190

156

8-22

24

2

343

242

2.5

125

140

270

220

184

8-26

26

2

385

254

2.5

150

140

300

250

211

8-26

28

2

445

580

2.5

200

152

360

310

274

12-26

30

2

510

297

2.5

250

165

425

370

330

12-30

32

2

569

339

2.5

300

178

485

430

389

16-30

34

2

653

375

2.5

350

190

555

490

448

16-33

38

2

730

420

2.5

400

216

620

550

503

16-36

40

2

810

463

2.5

450

222

670

600

548

20-36

46

2

850

495

2.5

500

229

730

660

609

20-36

48

2

940

566

2.5

600

267

845

770

720

20-39

58

2

1150

630

2.5

700

292

960

875

820

24-42

58

5

1195

727

2.5

800

318

1085

990

609

24-36

58

5

1268

810



Изображение структуры
