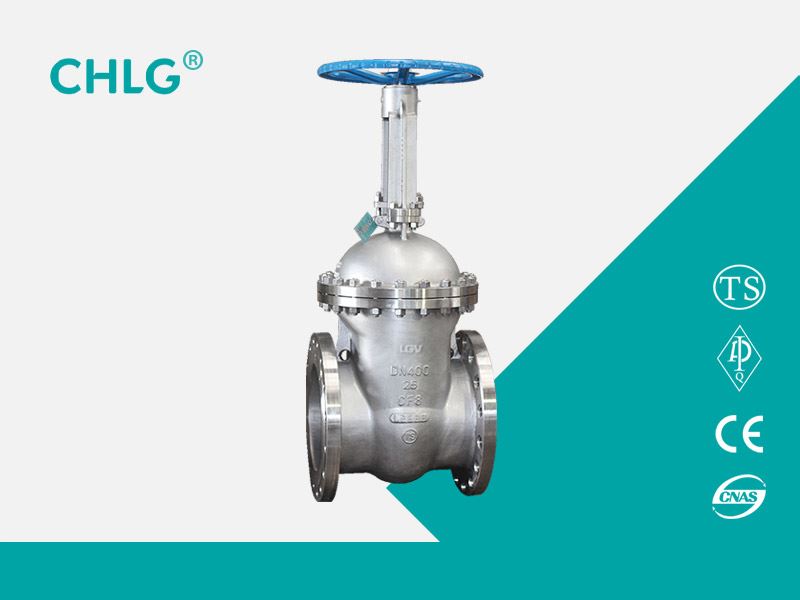

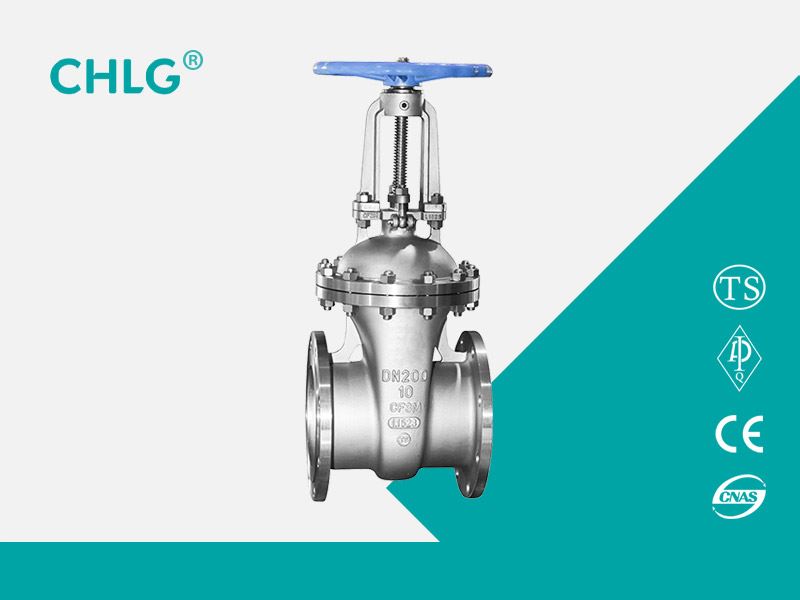

Lianggu valve Co., Ltd. производит хорошие нержавеющая сталь задвижки： тело, крышка, ворот, Ворота, штанга из нержавеющей стали, седло уплотнительная поверхность PTFE, нержавеющая сталь + карбид или наплавка карбида, общей наполнителя карбид, PTFE, гибкого графита или асбеста. Номинальный размер DN15 ~ DN800, давление деятельности 1.6 MPa ~ 20.0 MPa, соответствующее ≤ 200 ℃ температуры, соответствующее для азотноводородной кислоты, слабого въедливого средств трубопровода.
Использование продукта
Lianggu valve Co., Ltd. производит хорошие нержавеющая сталь задвижки： тело, крышка, ворот, Ворота, штанга из нержавеющей стали, седло уплотнительная поверхность PTFE, нержавеющая сталь + карбид или наплавка карбида, общей наполнителя карбид, PTFE, гибкого графита или асбеста. Номинальный размер DN15 ~ DN800, давление деятельности 1.6 MPa ~ 20.0 MPa, соответствующее ≤ 200 ℃ температуры, соответствующее для азотноводородной кислоты, слабого въедливого средств трубопровода..
Особенности продукта
1, используя аустенитную нержавеющую сталь, окисление кислой среды имеет хорошую коррозионную стойкость.1, используя аустенитную нержавеющую сталь, оксидация кисловочного средства имеет хорошую коррозионную устойчивость.
2, средние подачи через запорную заслонку нержавеющей стали не изменяют свое направление подачи, жидкое сопротивление небольшие.
3, направление ворот движения и средний перпендикуляр подачи к вертикали, отверстию и заключительному вращающему моменту, отверстию и заключению больше усилия.
4, среднее направление подачи не ограничены, не нарушающ подачу, не уменьшают давление, средство могут пропустить от обеих сторон запорной заслонки в любом направлении, могут достигнуть цели пользы, самое соответствующее для среднего направления подачи могут изменить в трубопроводе.
5, строб помещены вертикально в теле клапана, структуре более короткой длины.
6, хорошее герметизирующ представление. Полно раскройте когда размывание поверхности для заклеивания более малым.
Исполнительный стандарт
Технические характеристики: GB / T 12234
Длина структуры: GB / T 12221
Соединительный фланец: JB / T 79.1
Испытание и осмотр: JB / T 9092
Давление - температура: GB / T 9131
Идентификация продукта: GB / T 12220
Параметры производительности
|
Номинальное давление PN (МПа) |
случай |
Испытательное давление (МПа) |
Верхнее уплотнение |
|
|
Уплотнение(жидкость) |
Уплотнение(газ) |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
Подходящая среда и применимая температура
|
Материал корпус |
Подходящие среды |
Применимая температура (℃) |
|
Хромоникелетитановая сталь (тип Р) |
Азотная кислота |
≤200 |
|
Хромоникелемолибденотитанова сталь (тип R) |
Уксусная кислота |
≤200 |
Материал основной части
|
Корпус и крышка клапана |
Пластина и седло клапана |
Шток клапана |
Гайка |
Наполнитель |
Маховик |
|
Хромоникелетитановая сталь |
Нержавеющая сталь, нержавеющая сталь + цементированный карбид |
Хромоникелетитановая нержавеющая сталь |
Алюминиевая бронза |
PTFE |
Ковкий чугун |
|
Хромоникелемолибденотитанова сталь |
Нержавеющая сталь, нержавеющая сталь + цементированный карбид |
Хромоникелетитановая нержавеющая сталь |
Алюминиевая бронза |
PTFE |
Ковкий чугун |
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
Z41W-16P |
||||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
500 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
614 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
674 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
811 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1145 |
580 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1280 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1452 |
640 |
|
Z41W-25P |
||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
435 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
500 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
614 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
674 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
811 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
969 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1145 |
580 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1280 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1452 |
640 |
Конструктивный чертеж
