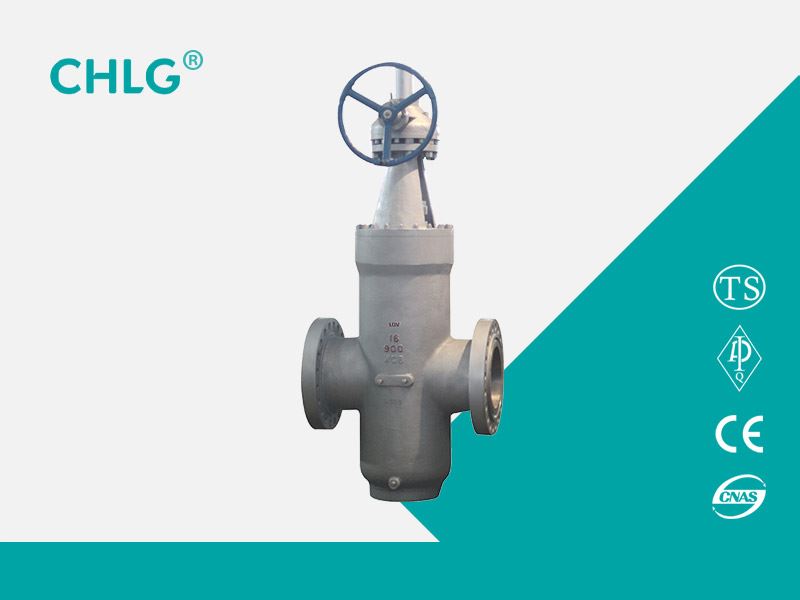

Liang клапан Industrial Group Co., Ltd. производство плоских задвижек, является своего рода скользящей части скользящей заслонки для параллельной. Запирающий элемент может представлять собой одиночный затвор или двойной затвор с механизмом отвлечения от него. Прижимное усилие затвора к седлу клапана регулируется средним давлением, действующим на плавающий затвор или сиденье с плавающим клапаном. Если это задвижка с двойной задвижкой, тогда два затвора между механизмом отвлечения могут дополнить это давление.
Использование продукта
Liang клапан Industrial Group Co., Ltd. производство плоских задвижек, является своего рода скользящей части скользящей заслонки для параллельной. Запирающий элемент может представлять собой одиночный затвор или двойной затвор с механизмом отвлечения от него. Прижимное усилие затвора к седлу клапана регулируется средним давлением, действующим на плавающий затвор или сиденье с плавающим клапаном. Если это задвижка с двойной задвижкой, тогда два затвора между механизмом отвлечения могут дополнить это давление.
Категория продукта
Плоский затвор с приводом можно разделить на ручной плоский затвор, пневматический плоский затвор и электрический плоский запорный клапан. При использовании и приложениях используют можно разделить на пластины клапан утечки отверстия, без пластины клапана утечки отверстия, масло клапанов пластин, клапаны пластин и газопроводов и т.п. пластины клапана.
Конструктивные особенности
Эта серия продуктов использует новую плавучую структуру уплотнения, которая подходит для открывающих, закрывающих и регулирующих устройств управляющих сред, таких как нефть и природный газ, с давлением менее 15,0 МПа и температурой от -29 ℃ до 121 ℃. Продукт имеет новую конструкцию, Надлежащие, строгие испытания, легкая эксплуатация, с сильной коррозионной стойкостью, износостойкостью, эрозионной стойкостью, нефтяная промышленность - идеальное новое оборудование.
1. Использование плавающего сиденья, двухстороннее открытие и закрытие, надежное уплотнение, открывание и закрытие.
2. У ворот есть руководство, чтобы дать точное руководство, в то время как уплотнительная поверхность распыляется карбидом, устойчива к эрозии.
3. Высокая несущая способность корпуса, канал является сквозным, полностью открытым, а отверстие для отвода затвора и прямая труба, аналогичное сопротивлению потоку, очень малы. Складной составной наполнитель, многослойные уплотнения, обеспечивающие надежную печать, малые трения.
4. Закройте клапан, поверните маховик по часовой стрелке, ворота сдвинутся вниз, из-за роли среднего давления, посадочного гнезда в направлении в направлении затвора, формирования большего уплотнения, чем давление, образуя первое уплотнение , В то же время давление затвора на выходное уплотнение, двойное уплотнение.
5. Из-за двойного уплотнения расходные детали можно заменить, не затрагивая трубопроводы. Это приоритет нашей фабричной продукции над аналогичными продуктами в стране и за рубежом.
6. Откройте ворота, поверните ручное колесо против часовой стрелки, ворота сдвинутся вверх, отверстие для отвода и отверстие канала. При подъеме ворот сквозное отверстие постепенно увеличивается до предельного положения, направляющее отверстие совпадает с проходным отверстием, а затем полностью открывается.
Стандарты разработки
Разработка и производство стандартов: JB / T 5298
Стандарт стандартной длины: JB / T 5298
Стандарт соединительного фланца: GB / T 9113
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: GB / T 13927-2008, JB / T 5298
Параметры производительности
|
Название детали |
Детали и материалы |
|||
|
JB/T77298 |
API 6D |
|||
|
Клапан / капот |
WCB |
WCB |
A352-LCB |
A351-CF8N |
|
ворота |
2Cr13+ENP |
20CrMoV+STL |
ANSI 410+ENP |
ANSI 316+ENP |
|
Шток клапана |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
сиденье |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
упаковка |
NBR/FPM |
Гибкий графит |
тефлон |
|
|
распорка |
18-8 / Гибкий графит |
|||
|
болт |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
Подходящая температура |
-29~250℃ |
-29~550℃ |
-46~250℃ |
-40~200℃ |
|
Подходящие среды |
Вода, масло |
Пар, масло |
Пропан, этилен |
Азотная кислота |
Основные размеры формы и соединения
|
Номинальный диаметр |
Основные размеры и размеры подключения |
||||||
|
L |
D |
D1 |
D2 |
Z-Φd |
H |
D0 |
|
|
Z43PF-16C |
|||||||
|
100 |
150 |
215 |
180 |
155 |
8-Φ18 |
700 |
300 |
|
125 |
150 |
245 |
210 |
185 |
8-Φ18 |
798 |
350 |
|
150 |
150 |
280 |
240 |
210 |
8-Φ23 |
895 |
350 |
|
200 |
180 |
335 |
295 |
265 |
12-Φ23 |
1130 |
350 |
|
250 |
180 |
405 |
355 |
320 |
12-Φ25 |
1290 |
400 |
|
300 |
200 |
460 |
410 |
375 |
12-Φ25 |
1480 |
450 |
|
350 |
200 |
520 |
470 |
435 |
16-Φ25 |
1660 |
450 |
|
400 |
218 |
580 |
525 |
485 |
16-Φ30 |
1850 |
500 |
|
450 |
218 |
640 |
585 |
545 |
20-30 |
2080 |
500 |
|
500 |
229 |
705 |
650 |
608 |
20-34 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-41 |
2680 |
800 |
|
700 |
286 |
910 |
840 |
788 |
24-41 |
3080 |
800 |
|
800 |
286 |
1020 |
950 |
898 |
24-41 |
3491 |
1000 |
|
Z43PF-25 |
|||||||
|
100 |
150 |
230 |
190 |
160 |
8-Φ23 |
700 |
300 |
|
125 |
150 |
270 |
220 |
188 |
8-Φ25 |
798 |
350 |
|
150 |
150 |
300 |
250 |
218 |
8-Φ25 |
895 |
350 |
|
200 |
180 |
360 |
310 |
278 |
12-Φ25 |
1130 |
350 |
|
250 |
180 |
425 |
370 |
332 |
12-Φ30 |
1290 |
400 |
|
300 |
200 |
485 |
430 |
390 |
16-Φ30 |
1480 |
450 |
|
350 |
200 |
550 |
490 |
448 |
16-Φ34 |
1660 |
450 |
|
400 |
218 |
610 |
550 |
505 |
16-Φ34 |
1850 |
500 |
|
450 |
218 |
660 |
600 |
555 |
20-Φ34 |
2080 |
500 |
|
500 |
229 |
730 |
660 |
610 |
20-Φ41 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-Φ41 |
2680 |
800 |
|
700 |
286 |
955 |
875 |
815 |
24-Φ48 |
3080 |
800 |
|
800 |
286 |
1070 |
990 |
930 |
24-Φ48 |
3491 |
1000 |
Изображение структуры
