  Текущая позиция — Серия шаровых кранов — Двойной диффузный газовый клапан
имя:

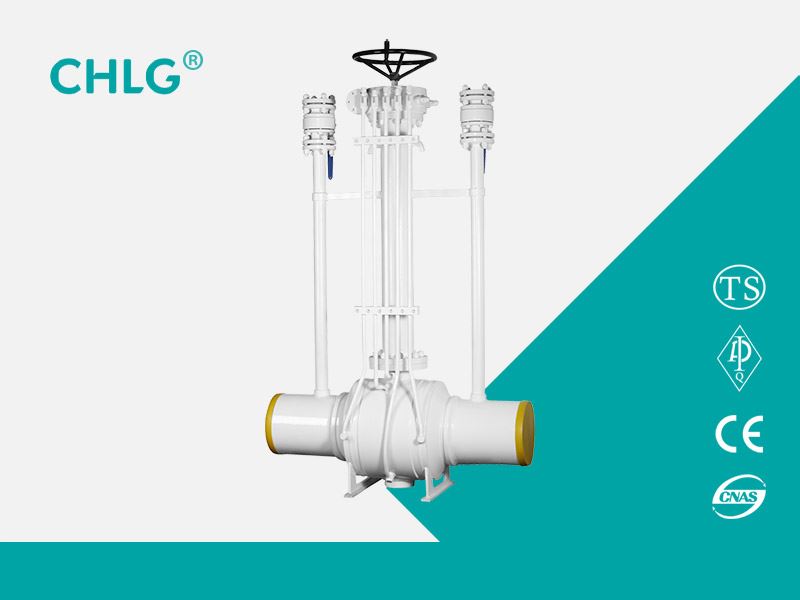

Двойной диффузный газовый клапан

классификация:

Серия шаровых кранов

Краткое введение:

Q361F PN1.6-PN2.5 полностью сварной шаровой кран широко используется в различных областях, его превосходное качество и высокопроизводительная стабильность не являются обычным стальным шаровым краном, все сварные шаровые клапаны намного превосходят литые стали Шаровые краны, все сварные шаровые краны широко используются в городских газовых, городских системах отопления, нефтехимии, судостроения, стали, станциях регулирования давления, электростанциях и других типах трубопроводного оборудования.

Онлайн консультация Контакт с нами

Использование продукта
Q361F PN1.6-PN2.5 полностью сварной шаровой кран широко используется в различных областях, его превосходное качество и высокопроизводительная стабильность не являются обычным стальным шаровым краном, все сварные шаровые клапаны намного превосходят литые стали Шаровые краны, все сварные шаровые краны широко используются в городских газовых, городских системах отопления, нефтехимии, судостроения, стали, станциях регулирования давления, электростанциях и других типах трубопроводного оборудования.

Особенности продукта
1. Шаровой кран с полным сварным швом, не будет никакой внешней утечки и так далее. Сфера обработки имеет продвинутый тест слежения за детектором компьютера, поэтому шар с высокой точностью обработки.
2. В качестве материала корпуса клапана с таким же материалом трубы не будет неравномерного напряжения, оно не будет происходить из-за землетрясений и транспортных средств через землю, когда деформация, трубопровод против старения.
3. Корпус уплотнительного кольца изготовлен из RPTFE с содержанием углерода 25%, чтобы обеспечить отсутствие утечки (0%).

Технические требования
1, проектирование и производство в соответствии с положениями API 6D.
2, проверка и испытание клапана в соответствии с положениями API 598.
3, длина конструкции клапана в соответствии с положениями GB / T12224-2005.
4, размер соединения в соответствии с положениями GB / T12224-2005.
5, контрольный показатель давления - температуры в соответствии с положениями ASME B16.34.
6, знак клапана в соответствии с положениями GB / T12220.
7, сечение клапана по NACE MR 0175.



Части материала продукта

Серийный номер

имя

материал



Серийный номер

имя

материал

1

Крышка клапана

ASTM A105

21

Упорные подшипники

PTFE

2

тело

ASTM A105

22

Слайды

304+PTFE

3

мяч

ASTM A105+ENP

23

上База поддержки

ASTM A105

4

Антистатическая пружина

сборочный


24

О-образное кольцо

VITON

5

Упорные подшипники

PTFE

25

О-образное кольцо

VITON

6

Слайды

304+PTFE

26

Y-кольцевые уплотнения

VITON

7

Нижний стебель



ASTM A105

27

Пожарная площадка

SS304+графит

8

Нижняя крышка



ASTM A105

28

упаковка



графитовый

9

Дренажный клапан



ASTM A105+ENP

29

Винты с шестигранной головкой

ASTM A193 B7

10

О-образное кольцо

VITON

30

Винты с шестигранной головкой

ASTM A193 B7

11

Пожарная площадка



SS304+ графит

31

Шток клапана

ASTM A182 F6a

12

Винты с шестигранной головкой



ASTM A193 B7

32

Цилиндрический штифт

35

13

Footsteps стенд



A3

33

шпилька

ASTM A193 B7

14

сиденье



PPL

34

сиденье

ASTM A194 2H

15

Сиденье

SS304+графит

35

Пружинная шайба

65Mn

16

Пружинное сиденье

ASTM A105

36

Соединительная панель

ASTM A105

17

весна

17-7PH

37

Плоский ключ

45

18

О-образное кольцо

VITON

38

турбина

ASTM A105-HZn

19

Сиденье опорное кольцо



ASTM A105+ENP

39

Вентиляционный клапан



ASTM A105-HZn

20

Слайды

304









Размер основного соединения

Q61F/Q361F-Q41F/Q341F  PN16/PN25/PN40

DN

L(RF)

L(WE)

D1

D2

H1(Ручка)

H1(турбина)

W(Ручка)

W(турбина)

15

150

210

27

48

64

-

129

-

20

160

230

34

60

76

-

159

-

25

180

230

42

76

85

-

159

-

32

200

260

48

89

95

-

245

-

40

230

300

60

89

124

-

245

-

50

270

300

76

114

162

-

30

-

65

280

300

89

140

175

-

320

-

80

300

325

114

168

192

169

450

-

100

350

325

141

203

205

183

450

230

125

350

350

168

219

225

203

450

230

150

400

400

219

273

245

224

1000

230

200

502

521

273

351

285

262

1000

320

250

568

560

325

426

348

322

1500

350

300

648

635

377

508



355



350





Q367F/Q347F  PN16/PN25/PN40

DN

L(RF)

L(WE)

D1

D2

H1

H2

W

150

403

457

219

273

246

193

280

200

502

521

273

351

285

238

320

250

568

560

325

426

323

278

320

300

648

635

377

508

365

315

400

350

762

762

426

580

410

370

400

400

838

838

480

675

457

425

450

450

914

914

530

740

495

465

450

500

991

991

630

805

540

495

500

600

1143

1143

735

975

640

580

500

700

1346

1346

830

1130

715

660

500

800

1524

1524

930

1270

785

730

500

900

1727

1727

1036

1425

860

820

800

1000

1900

1840

1236

1625

970

920

800


Изображение структуры
